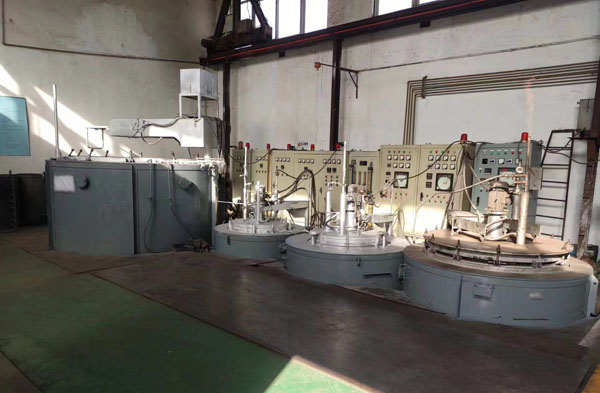

主要特色有:大型可控气氛渗氮、氮碳共渗炉;大型电加热退火炉;各种车轮中频淬火;球体、内孔、空心轴、和平面中频淬火;工模具、压辊整体淬火。可以对国产和进口的各种黑色、有色金属材料进行淬火、调质、正火、退火、固溶时效;高频、超音频、中频淬火;气体渗氮、氮碳共渗、渗碳、光亮淬火、液体QPQ等热处理加工
客户技术要求: 材质40Cr (1)表面HRC 38-42 (2)硬化深度:6-10mm
实际生产结果: (1)表面HRC 40-42 (2)硬化深度:6-8mm (3)回火马氏体级别:6-7级
完全满足客户要求
客户技术要求: 材质42CrMo
(1)表面HRC 50-55
(2)硬化深度:3-5mm
实际生产结果:
(1)表面HRC 52-55
(2)硬化深度:3-4mm
完全满足客户要求
客户技术要求: 材质42CrMo(1)表面HRC 45-50 (2)硬化深度:≥12mm
实际生产结果: (1)表面HRC 48-50 (2)硬化深度:13-14mm
完全满足客户要求
客户技术要求: 材质GCr15
(1)表面HS 80-85
(2)硬化深度:3-5mm
(3)变形量:≤0.8mm
实际生产结果:
(1)表面HS 82-83
(2)硬化深度:3-4mm
(3)变形量:≤0.5mm
完全满足客户要求
轴、杆类批量中频淬火
牙轮批量高频淬火
客户技术要求: 材质35CrMo
(1)表面硬度≥HV500
(2)淬硬层深度:1-3mm
实际生产结果:
(1)表面硬度HV 580-650
(2)淬硬层深度:1.5-2.5mm
完全满足客户要求
客户技术要求: 材质42CrMo
(1)表面硬度:600HV0.3
(2)层深:≥0.35mm(界限硬度400HV0.3 )
(3)脆性:1-2级(GB/T11354)
(4)氮化物级别:1-3级(GB/T11354)
(5)白亮层:≤18µm
实际生产结果:
(1)表面硬度:≥650HV0.3
(2)层深:0.5-0.55mm
(3)脆性:1-2级
(4)氮化物级别:1-2级
(5)白亮层:8-12µm
完全满足客户技术要求
客户技术要求:
(1)焖火处理580℃*4h,降温至200℃以下出炉空冷
(2)焖火前变形量5-15mm,要求焖火后变形量≤5mm
实际生产结果:
(1)严格按照工艺执行580℃*4h,降温至200℃以下出炉空冷
(2)长宽方向变形0-4mm
完全满足客户要求

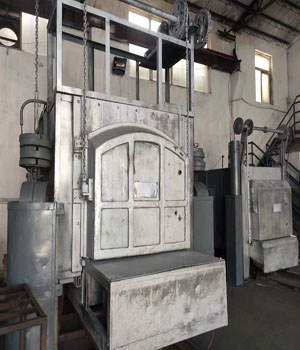

箱式保护气氛加热炉
(炉膛1.5×1×1米)
180KW台车炉(6台)
(炉膛3×1.2×0.9米)
客户技术要求: 材质1Cr13
{1} 表面HB 207-237
(2) 抗拉强度:≥655Mpa
(3)屈服强度:≥517Mpa
(4)延伸率:≥18% ,收缩率:≥35%
实际生产结果:
(1)表面HB 210-230
(2)抗拉强度:780-820Mpa
(3)屈服强度:680-800Mpa
(4) 延伸率:≥20% ,端面收缩率:≥38%
完全满足客户要求
维氏硬度检测
洛氏硬度监测
布氏硬度检测
